产品特点

3.7 英寸单色

7~26个按键

对应PLC机种广泛

具有密码保护功能,内置时钟(可选件)

文本精灵,动态显示文本

具有报警列表功能,逐行实时显示当前报警信息

按键可被定义成功能键,可替代部分控制柜上机械按键

带背景光STN液晶显示

一般说明


型号

OP330/-S

OP320-A/-A-S

OP320-A-N

OP320/-S

显示

类型

黄绿色STNyi

使用寿命

20000小时以上,环境温度25℃,24小时运行

分辨率

192*64

对比度

电位器可调

文字设定

中文简体/繁体、英文(24字符×4行,即12汉字×4行)

字符大小

中文:16*16  32*32   英文:8*16  16*32

按键

26

20

20

7

存储器

画面

64KB FlashROM

接口

下载口

RS232

通讯口

一般型号支持RS232/RS422;

(-S)的型号支持RS232/RS485;OP320-A-N仅支持RS232

电气特性

输入电压

DC24V

电压范围

DC22V~DC26V

消耗电流

小于140mA

允许失电

10ms以下(实际失电小于1s)

抗电压冲击

AC1000V,10mA,小于1分钟(信号与地间)

绝缘电阻

DC500V,10MΩ以上(信号与地间)

环境

运行温度

0℃~50℃

存储温度

-20℃~60℃

运行湿度

10%RH~90%RH(无凝露)

抗干扰能力

干扰电压:1500Vp-p 脉冲周期:1us 持续时间:1分钟

空气

无腐蚀性气体

冷却方式

自然风冷

防护等级

前面板符合IP65

结构

外部尺寸(mm)

172*121*56.5

172*94*38.8

162*102*38

面板开孔尺寸(mm)

164.0*113.0

164.2*85

156.5*94.0

注意:OP320/OP320-S不配时钟,其他型号可选配时钟。





产品外形及尺寸(单位:mm)

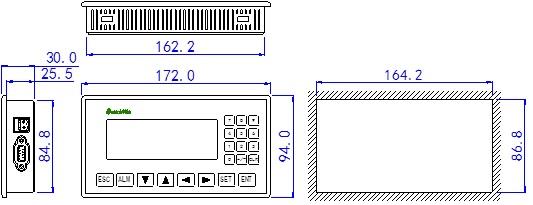

OP320-A系列:


OP320系列:

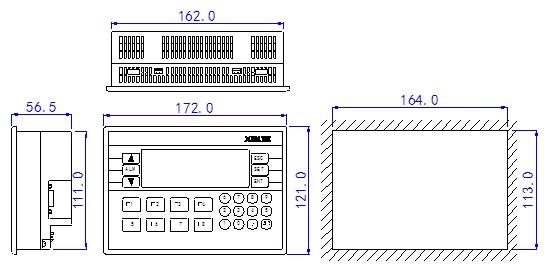

OP330系列:
