保温杯打磨解决方案

1行业介绍





传统打磨行业

传统的保温杯打磨行业主要是人工完成,工作环境差,粉尘大,影响身体健康,导致从业人员少,工资要求高,工作又比较辛苦。






现阶段打磨行业

慢慢开始使用广州数控系统,存在的缺陷是:

1、要求从业人员的文化水平较高,需要有G代码编程基础。

2、数控打磨操作步骤比较繁琐,需要人工对点,人工分段,打磨的好坏和对点分段情况有很大关系。

3、打样一个新的杯型很耗时间,需要不停的试,对点,反复尝试才能完成。

4、后期维护、功能升级、工艺改进很难进行。






信捷打磨方案

现在用我们的PLC+相机系统,能识别轮廓,自动进行分段,精度高,速度快,而且不需要G代码编程,只需要修改个别速度参数,设定对点位置就可进行打磨,同时后期的维护、升级、改进都能很方便完成。在其他打磨行业也具有推广价值,例如玉石、五金器件等。






2系统原理

 视觉系统包含一套相机,一台光源控制器,一台工控机,一个交换机,网线若干,工控机可以通过以太网跟多台抛光机上的触摸屏通讯,可以下载视觉成型参数到指定站号的触摸屏中,数据也可以在工控机上通过U盘导出,再利用触摸屏的U盘导入功能实现数据的读取。然后抛光机端通过手摇轮功能进行对刀,可以利用手轮对X、Y、Z三轴进行移动,有三个倍率选择X1,X10,X100,方便对刀。


 系统有4个总线伺服组成,分别为Z轴摆动轴、X轴左右移动轴、Y轴前后移动轴、轴4杯子旋转轴。对完刀后复位,即可启动打磨动作,四轴相互配合,走规划好的凸轮曲线进行打磨,打磨轮由2个变频器控制,分别为1号砂轮变频器,2号棉轮变频器,启动方式由端子控制,频率由模拟量输出控制,带报警端子输出。



3工艺流程


两种不同的摆放方式如下所示:

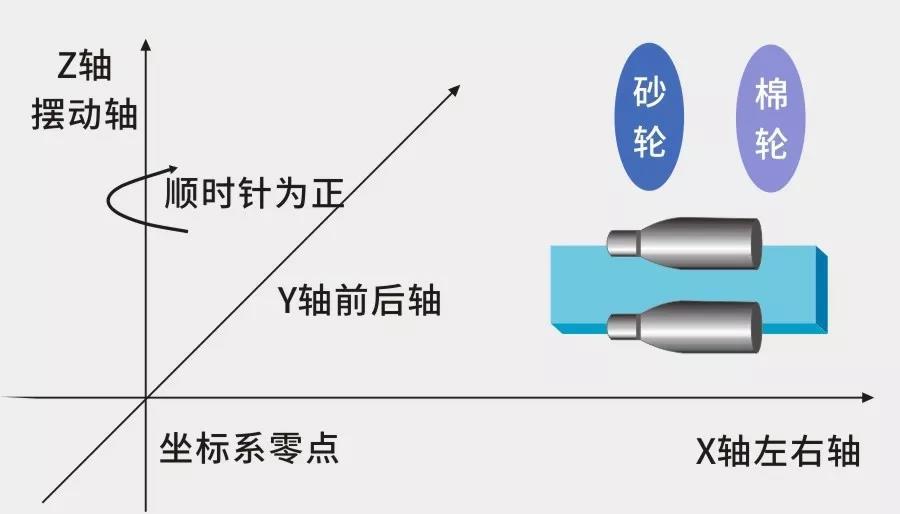

平行摆放

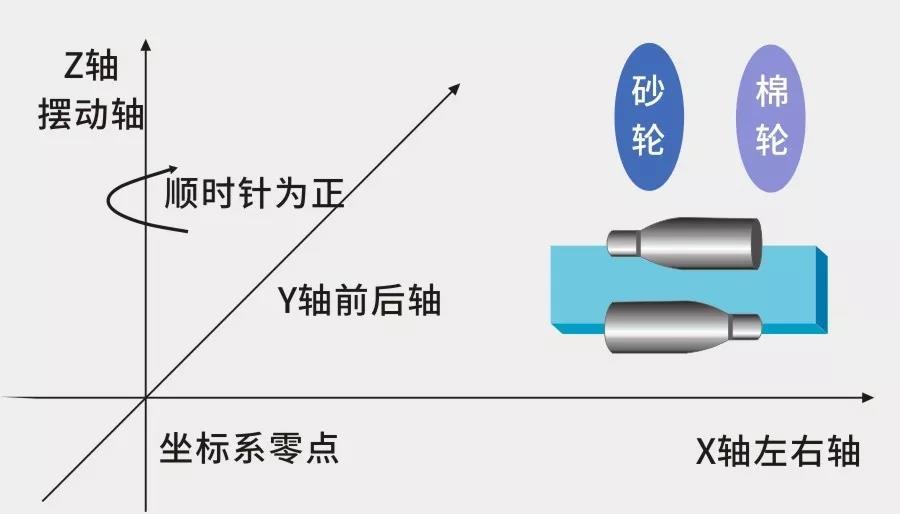

交叉摆放


打磨方向及实际打磨模拟图如下所示:

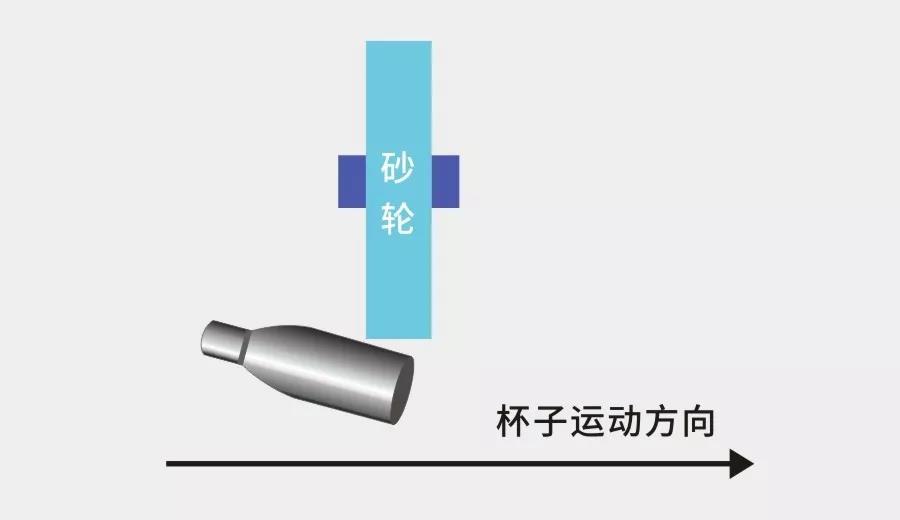

正向打磨

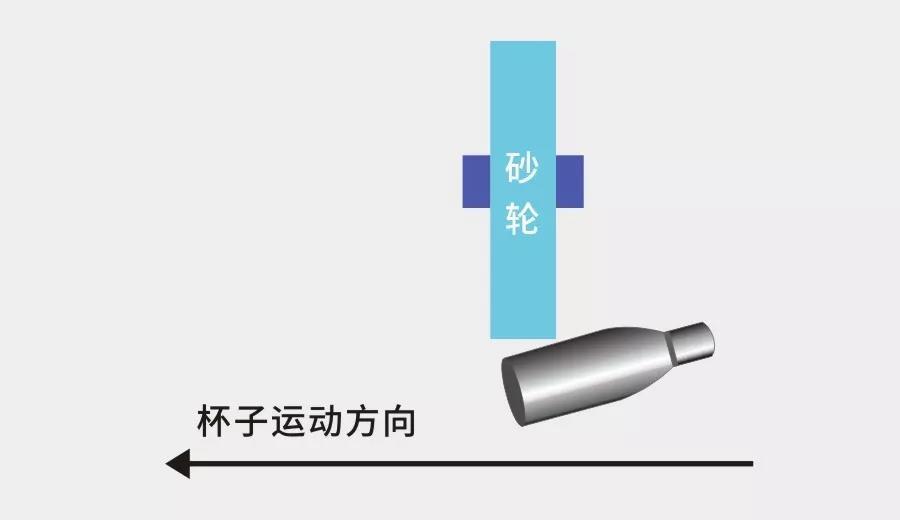

反向打磨
